Nanoliter Dispenser

Een nanoliter dispenser is een precisie-instrument dat wordt gebruikt voor het nauwkeurig doseren van vloeistoffen. Dit soort dispensers worden veelvuldig toegepast in laboratoria en industriële omgevingen waar kleine exacte doseringen en de herhaalnauwkeurigheid van belang zijn.

Wat is een nanoliter dispenser?

Een nanoliter dispenser is een precisie-instrument dat wordt gebruikt voor het nauwkeurig doseren van vloeistoffen en poeders. Het is speciaal ontworpen om kleine hoeveelheden van vloeistoffen of poeders af te geven met een zeer hoge precisie en nauwkeurigheid.

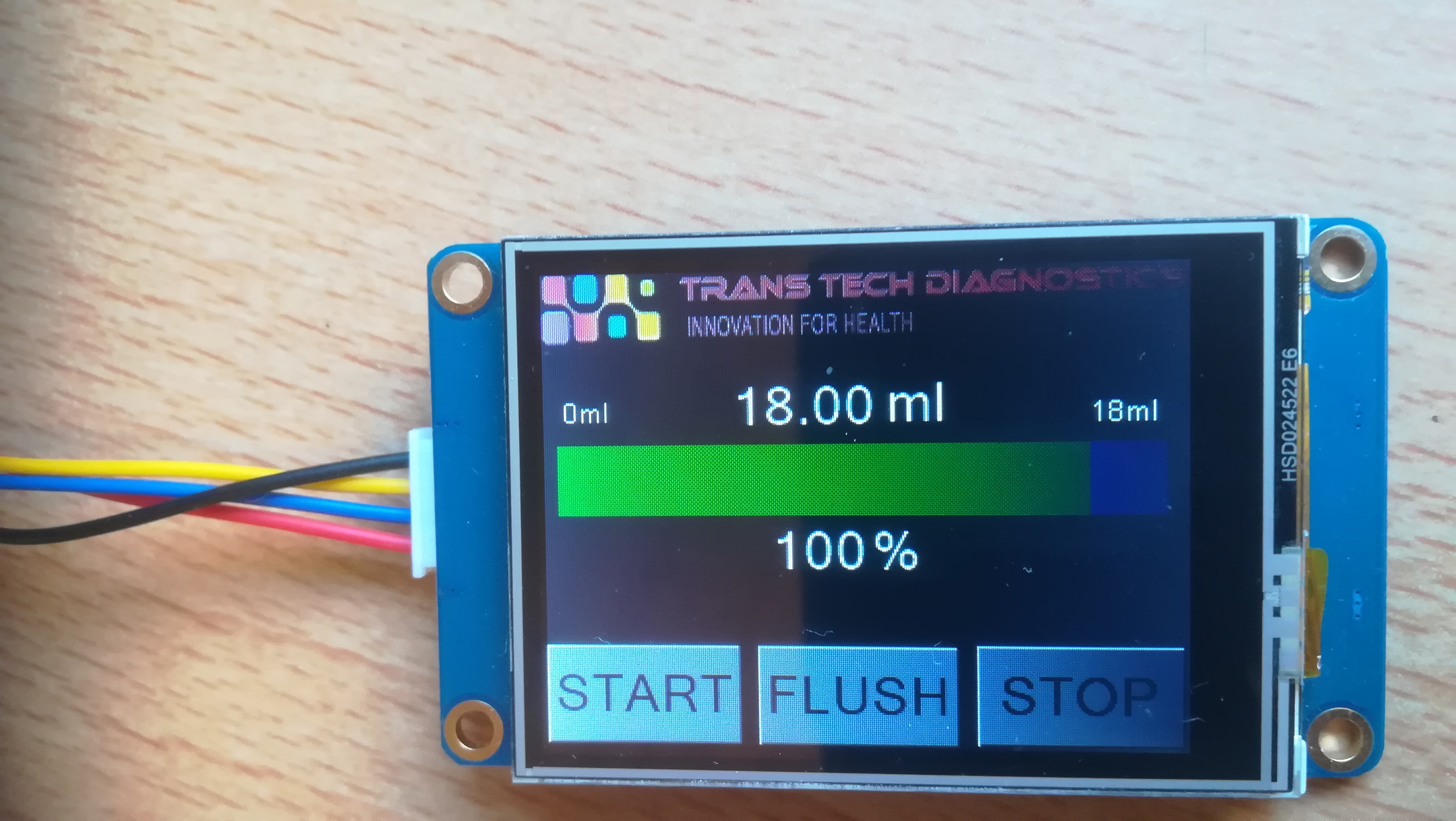

Er zijn verschillende principes die gebruikt worden om deze kleine volumes te doseren zoals piezoelectrisch, thermisch, en volumetrisch principe. Deze systemen waarin dosering plaatsvindt zijn doorgaans gekoppeld aan elektronica en een besturing met interface of HMI waarmee de gebruiker hoeveelheden kan instellen en andere noodzakelijke settings zoals timing of frequentie en temperatuur. De aanwezigheid van een besturing maakt het vaak geschikt voor verdere automatisering, een vakgebied waar ook TSG bij kan helpen.

Voor- & nadelen van een nanoliter dispenser

De voordelen van een nanoliter dispenser zijn:

  • Kleine volumes in orde van nanoliters tot zelfs picoliters
  • Kan op basis van een zeer klein beschikbaar volume vloeistof zeer veel micro druppeltjes genereren
  • Hoge herhaalnauwkeurigheid
  • Geschikt voor verdere automatisering
  • Modulair opschaalbaar

De nadelen van een nanoliter dispenser zijn:

  • Vaak een kostbaar en sensitief component
  • Voorzieningen in systeem nodig in verband met kwetsbaarheid van kleine tip
  • Soms specifieke vaardigheden vereist om met het apparaat om te kunnen gaan
  • De output kan tot beperkingen leiden waardoor een meervoudige dispensing nodig kan zijn

Nanoliter dispenser in de praktijk

De nanoliter dispenser wordt vaak gebruikt in verschillende praktijkvoorbeelden zoals bijvoorbeeld in de farmaceutische industrie, biotechnologie, en in de chemische analyse. Bijvoorbeeld in de farmaceutische industrie wordt het gebruikt om kleine hoeveelheden van geneesmiddelen te produceren, terwijl in de biotechnologie, het gebruikt wordt om kleine hoeveelheden van biologische stoffen te doseren. In de chemische analyse wordt het gebruikt voor het doseren van kleine hoeveelheden van chemicaliën voor analyse. Ook in de micro-elektronica, medische diagnostiek, en in de cosmetische industrie zijn er toepassingen van nanoliter dispenser.

Nanoliter dispenser door TSG Group

Bij TSG Group hebben we een zogenaamde Nanoliter Dispenser ontwikkeld voor de Life Sciences & Health markt. Het product bestaat uit spuitgiet onderdelen van medische kwaliteit PEEK met een behuizing en een naaldhouder.

Eén zijde van de behuizing bezit buitenschroefdraad voor montage in een houder of spruitstuk en de andere kant biedt geometrie waarin een speciaal gecoate magneet ondergebracht wordt en waarin de naaldhouder gemonteerd wordt. De naaldhouder is een klein onderdeel waarin  m.b.v. een micro O-ring een capillaire naald uit 316 medical grade RVS bevestigd wordt met een door ons nauwkeurig gekalibreerd binnenvolume.

Deze Nanoliter Dispenser maakt deel uit van een systeem dat wordt toegepast voor testen op het gebied van genetica. Door aanwending van vacuüm op het systeem kan de te testen vloeistof in de container van de dispenserbehuizing gezogen worden. Het uiteinde van de tip met de gecoate magneet erin wordt in een spoel gemonteerd. Door middel van stuurelektronica wordt de magneet op en neer bewogen en dicht de rubbercoating af op de interne opening van het capillair. Door toepassing van een hoge frequentie in combinatie met een overdruk worden met grote snelheid en reproduceerbaarheid druppeltjes vloeistof van 200 picoliter of groter geproduceerd.

Meer weten over nanoliter dispensing of andere dispensing technieken? Neem contact op met onze experts!
